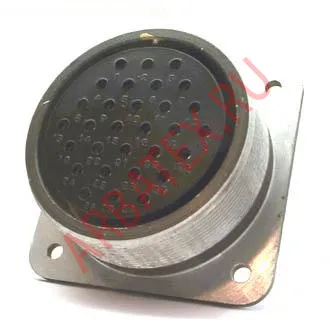

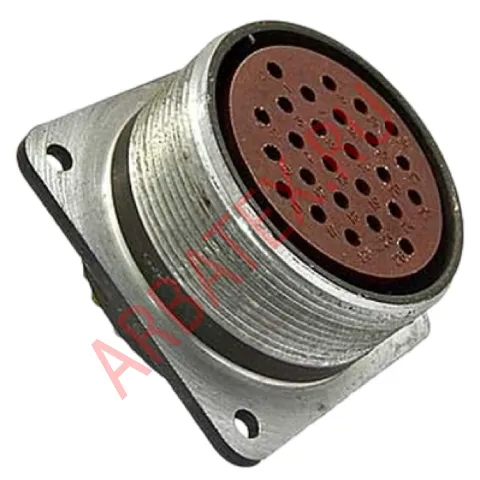

2РТ16П1ЭГ3-А розетка блочная

Описание товара:

Разъемы 2РТ16, 2РТ20, 2РТ28, 2РТ32, 2РТ36, 2РТ40, 2РТ48, 2РТ55, 2РТ60 – коннекторы ручного соединения цилиндрические, внутреннего объемного монтажа, соединяют цепи с токовой нагрузкой на один контакт до 200А и напряжением до 700В.

Описание товара

Розетка приборная 2РТ16П1ЭГ3-А

Также это изделие может называться: 2РТ16 П1 ЭГ3А, 2РТ16-П1-ЭГ3-А, 2РТ16П1ЕГ3-А, 2РТ16П1ЄГ3-А, 2РТ16П1ЭГ3А, 2РТ16 П1 ЭГ3 А, 2rt16p1eg3-a, 2rt16 p1 eg3 a, 2rt16-p1-eg3-a.

2РТ16П1ЭГ3-А розетка приборная без патрубка предназначена для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Розетка 2РТ16П1ЭГ3-А, где:

2РТ - тип соединителя.

16 - условный размер корпуса.

П - без патрубка.

1 - количество контактов.

Э - для экранированного кабеля (отсутствует).

Г - розетка.

3 - сочетания контактов.

А - обозначение материала изолятора.

Технические параметры соединителей ШР:
Общее количество контактов:	1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47
Максимальный ток на одиночный контакт, А:	20....200
Максимальная токовая нагрузка на соединитель, А:	20....675
Сопротивление контактов, не более, МОм: - диаметр контакта, 1,5 мм - диаметр контакта, 2,5 мм - диаметр контакта, 3,5 мм - диаметр контакта, 5,5 мм - диаметр контакта, 9,0 мм	2,5 1,0 0,75 0,3 0,15
Максимальное рабочее напряжение, В:	850
Сопротивление изоляции в нормальных климатических условиях, не менее, МОм:	5000
Синусоидальная вибрация, диапазон частот, Гц:	1....5000
Синусоидальная вибрация, ускорение, м/с² (g):	300 (30)
Механический удар, одиночного действия с ускорением, м/с² (g):	5000 (500)
Механический удар, многократного действия с ускорением, м/с² (g):	350 (35)
Атмосферное пониженное давление, Па (мм рт.ст.) :	1,3·10^-4 (10^-6)
Рабочая температура окружающей среды, °C:	от -60 до +60
Смена температур с учетом температуры перегрева контактов, °C:	от -60 до +110
Минимальная наработка, часов:	1000
Количество сочленений-расчленений:	500
Срок сохраняемости, лет:	15

Характеристики

Прочие
Вид патрубка	Блочный
Кол-во контактов разъема	1
Материал изолятора	Карболит
Материал корпуса	Металл
Назначение разъема	Розетка
Покрытие контактов	Серебро
Рабочее напряжение,В	560
Размер корпуса разъема	16
Серия разъемов	2РТ
Способ монтажа разъема	на блок
