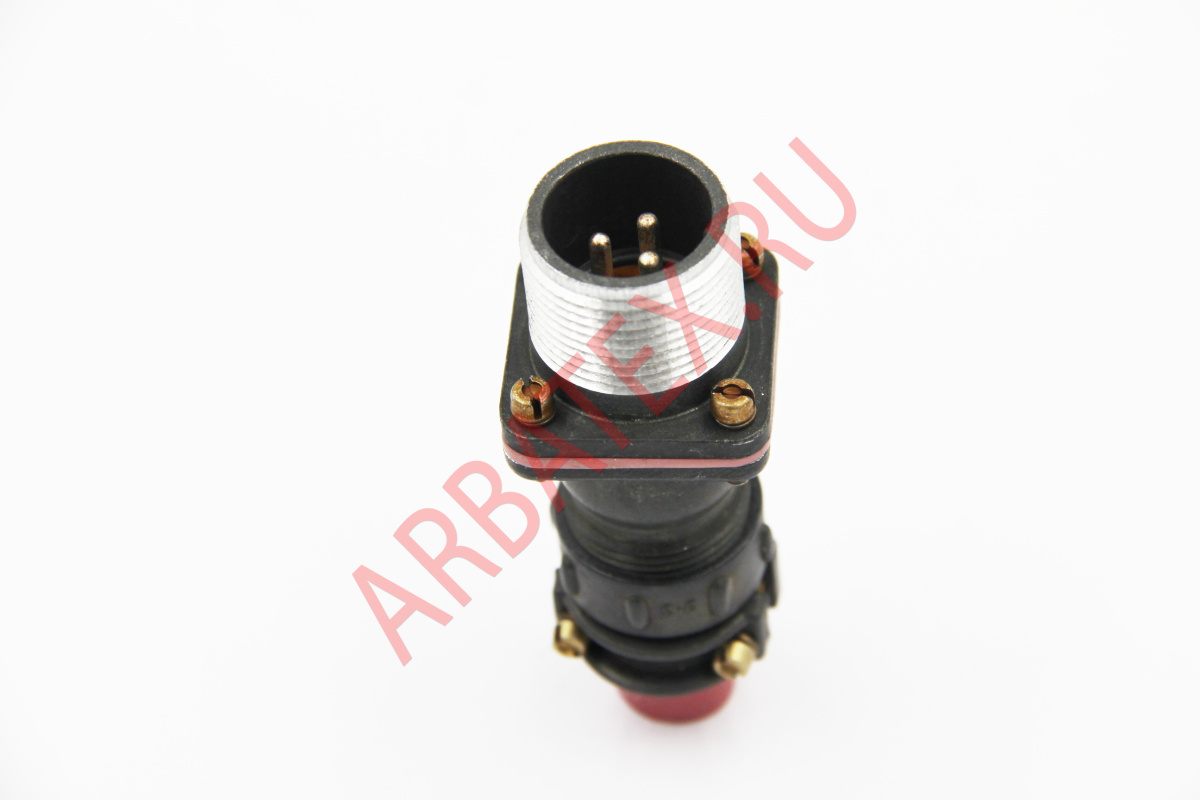

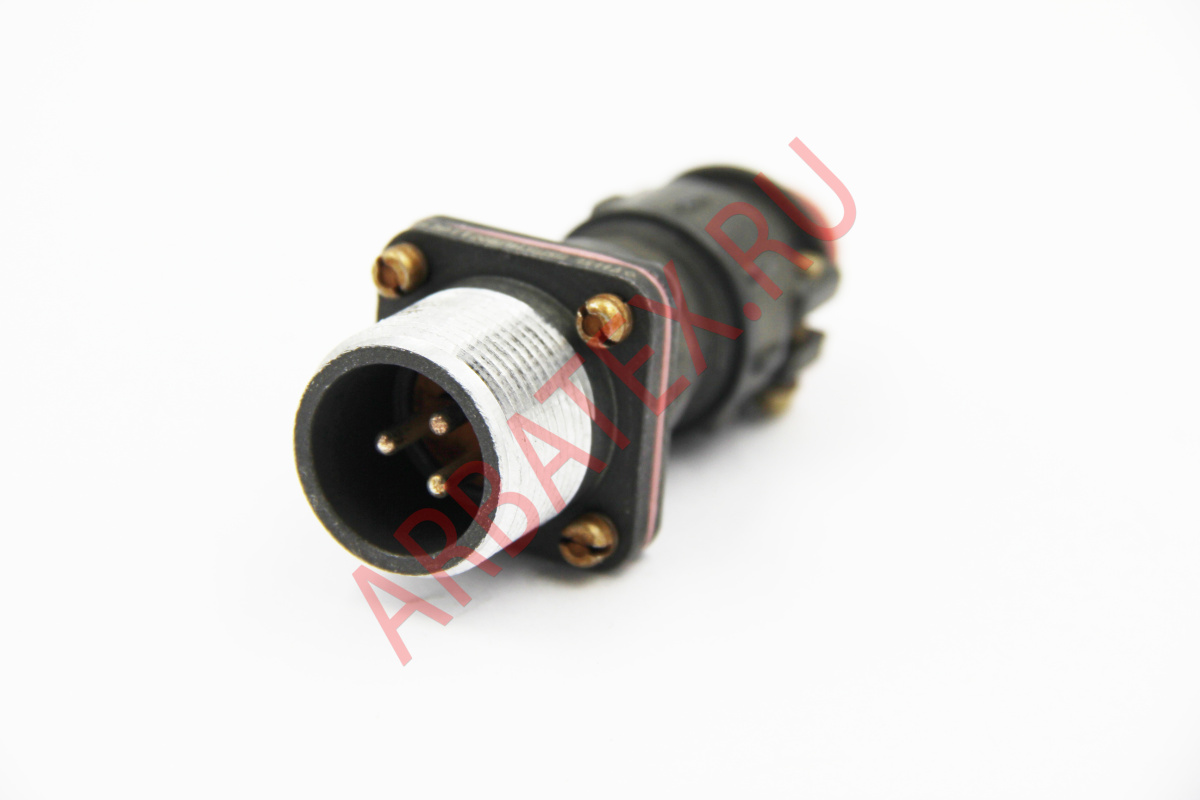

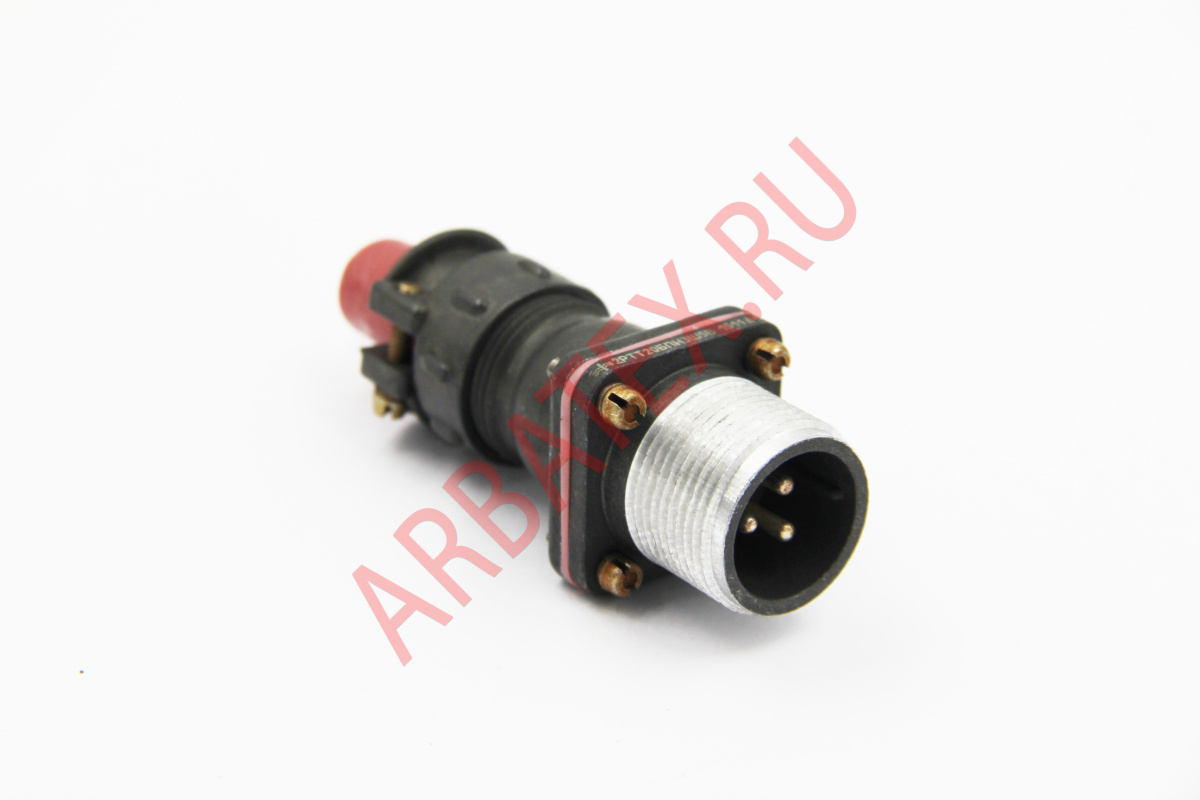

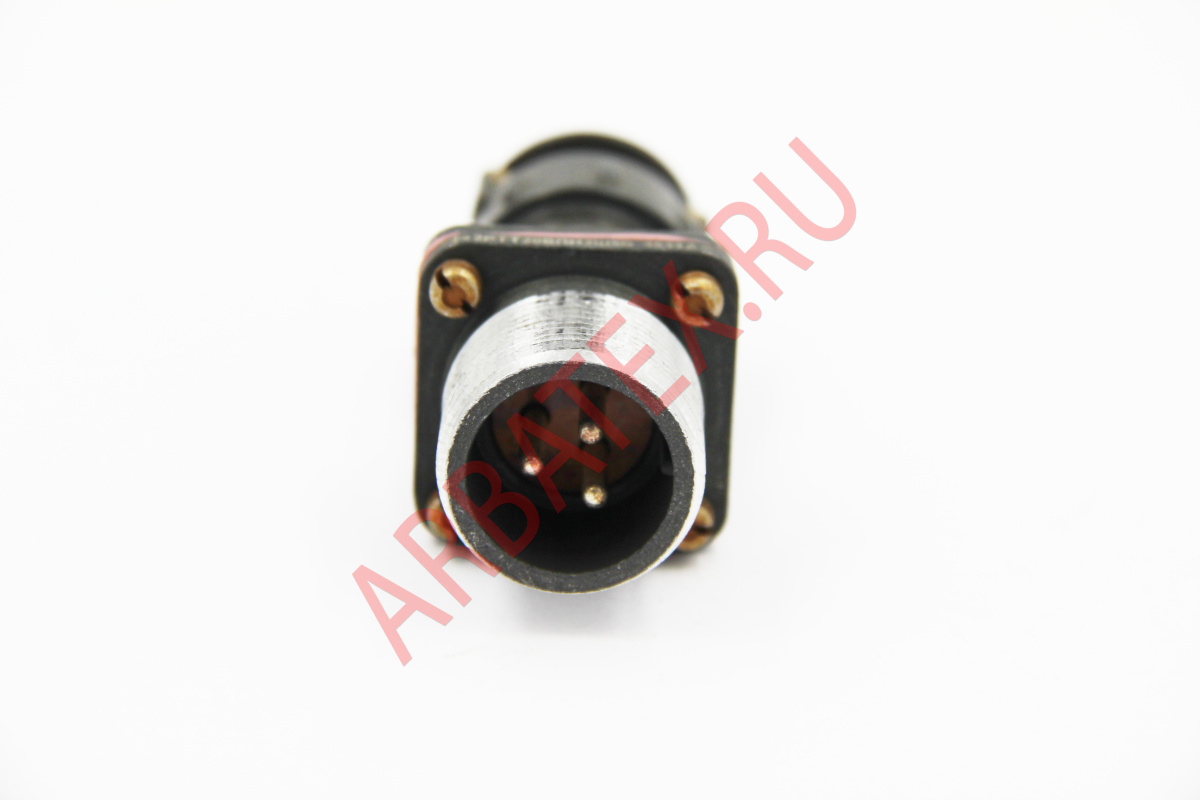

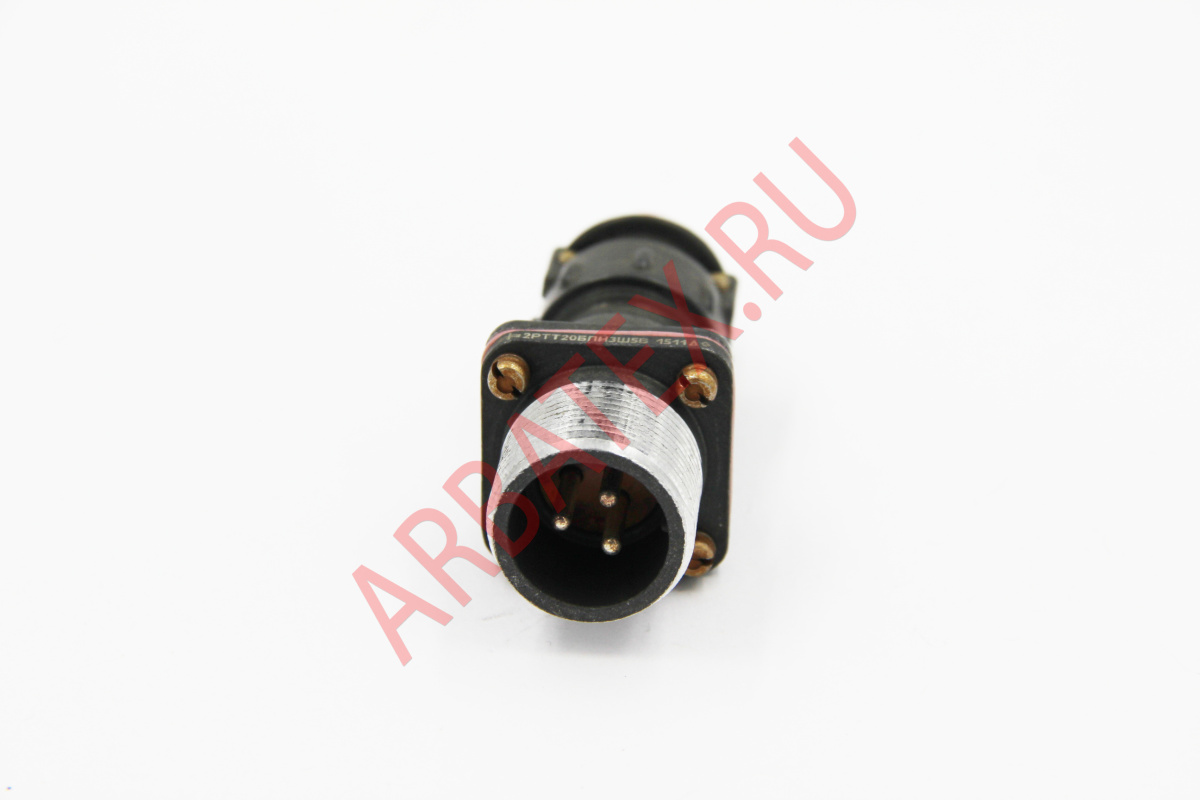

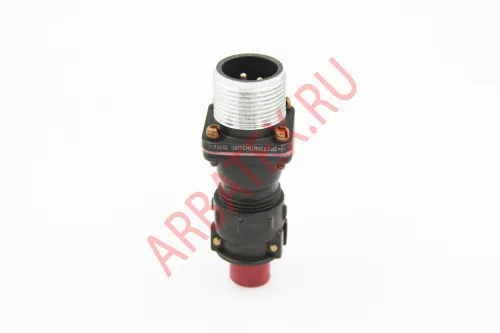

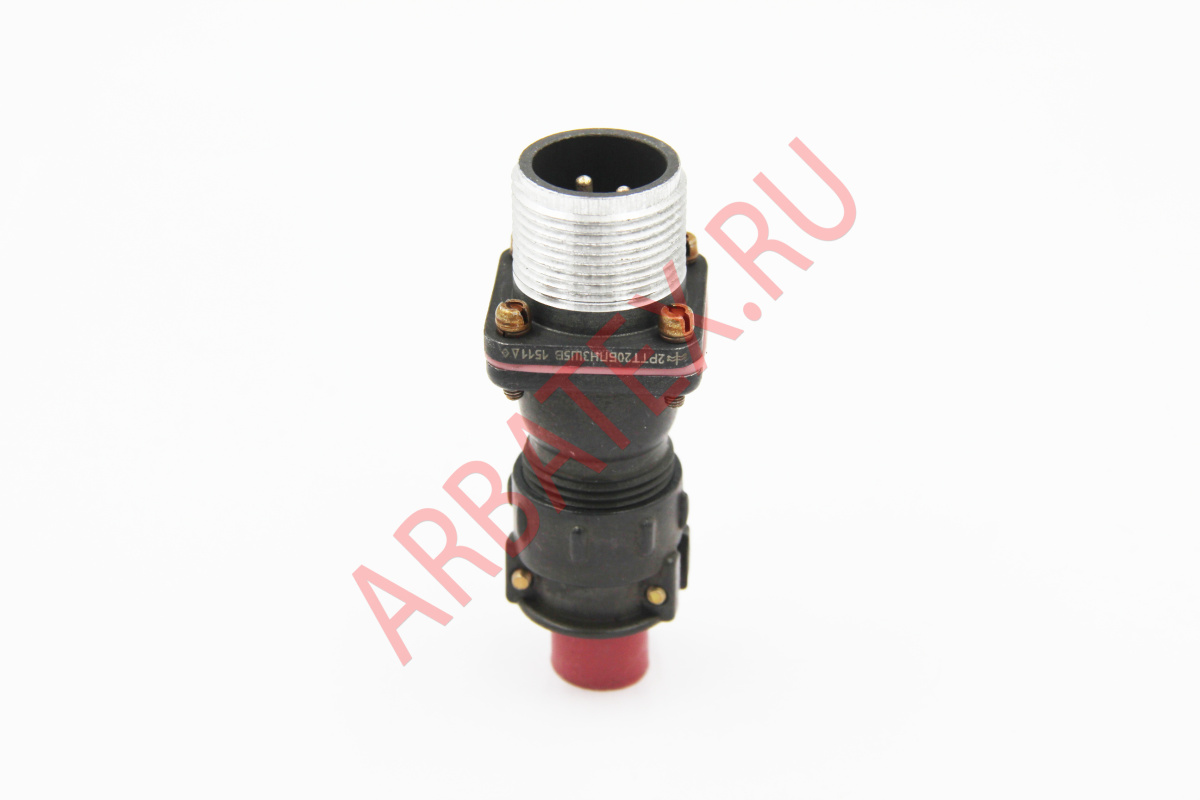

2РТТ20БПН3Ш5В

Расшифровка маркировки соединителей 2РТТ:

Пример 2РТТ 20 Б 4 Г 6 В

2РТТ - тип соединителя - соединитель пылебрызгозащищенный. 12, 16, 20, 28, 32, 36, 40, 48, 55, 60 - условный размер корпуса.
Вид корпуса:
- Б - блочный;
- К - кабельный.
Вид патрубка:
- П - прямой;
- У - угловой.
Вид гайки патрубка:
- Э - для экранированного кабеля;
- Н - для неэкранированного кабеля.
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47 - количество контактов.
Часть соединителя:
- Ш - вилка;
- Г - розетка.
1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 28, 29, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42 - сочетание контактов.
В - всеклиматическое исполнение.

Механические характеристики соединителей 2РТТ:

Вибрация:
- диапазон частот, Гц - 1…1000
- ускорение, м/с2 - 100 (10g)
Одиночные удары:
- ускорение, м/с2 - 10000 (1000g)
Многократные удары:
- ускорение, м/с2 - 1500 (150g)
Линейные нагрузки:
- ускорение, м/с2 - 2000 (200g)
Требования к надежности:
- минимальная наработка, ч: 1000
- при числе сочленений-расчленений: 500
- минимальный срок сохраняемости, лет: 15

Электрические характеристики соединителей 2РТТ:

- максимальное рабочее напряжение(амплитудное значение), не более: 700 В
- сопротивление изоляции в нормальных климатических условиях, не менее: 1000 Мом

Климатические характеристики соединителей 2РТТ:

- температура окружающей среды, °С: от минус 60 до плюс 100
- смена температур, °С: от минус 60 до плюс 180 (с учетом температуры перегрева
контактов)
атмосферное пониженное давление рабочее Па (мм рт.ст.): 1,3х10-4 (1х10-6)
